HDR이란 무엇입니까?

HDR은 High Dynamic Range의 약자로, 어두운 곳에서 밝은 곳까지 더 넓어진 밝기의 범위(다이나믹 레인지)를 기존 SDR (Standard Dynamic Range)과 비교하여 표시 할 수 있습니다.

아래 이미지에서 볼 수 있듯이 SDR로 컨텐츠를 표시 할 때 그림자가 까맣게 뭉게지거나 밝은 영역이 하얗게 날아가는 경향이 있는 반면, HDR은 밝거나 어두운 영역의 톤을 희생 시키지 않으면서 보다 자연스럽고 사실으로 나타냅니다.

HDR은 차세대 고품질 이미징 기술로 주목을 받았으며 Netflix 및 UHD Blu-ray 디스크와 같은 비디오 스트리밍 서비스를 통해 HDR에서 제작 된 컨텐츠를 사용 할 수 있습니다.



명암의 대비가 심한 이미지의 SDR과 HDR 출력 차이 (예시 이미지).
What is HDR?
SDR
어두운 영역이 뭉게짐
What is HDR?
SDR
밝은 영역의 색이 날아감
What is HDR?
HDR

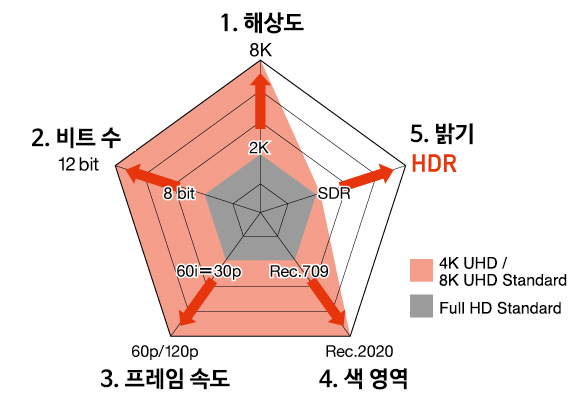

고화질의 5가지 요소

이 5가지 요소는 이미지의 품질에 영향을 줍니다.

 The Five Elements of High Image Quality 1. 해상도
2. 비트 수
3. 프레임 속도
4. 색 영역
5. 밝기 (다이나믹 레인지)


이 중 해상도, 비트 수, 프레인 속도, 색 영역은 이미 4K / 8K UHD 방송 표준 BT.2020에서 표준화되었습니다. * 밝기만이 FHD 방송표준 BT.709에서 표준화된 100cd / m²에서 새로운 기준이 수립 되지 않은 채로 남아있습니다. 이 때문에 현재까지의 제작 작업에는 고휘도 이미지 부분을 압축하여 디스플레이 장치의 특성에 맞춰야하므로 원본 이미지와 다른 이미지가 생성되었습니다. 그러나 최근 디스플레이 기술의 발전으로, 표현 할 수있는 다이나믹 레인지가 확장되어 실제와 같은 밝기와 색상 표현이 가능하게되었습니다. 이런 이유로 HDR에 많은 관심이 집중되고 있습니다. * 2018 년 말부터 적용 될 예정인 4K / 8K UHD TV 방송 표준이며, 현재 FHD 표준은 BT.709로 알려져 있습니다.



1. 해상도 = 이미지 디테일의 섬세함

해상도는 이미지의 픽셀 수를 나타냅니다. 주어진 화면 크기에서 해상도가 높을수록 더 많은 픽셀이 표시되므로 더 세세한 부분까지도 표시 할 수 있습니다. 4K UHD 해상도는 3840x2160으로 표준 FHD에 비해 4배의 이미지 데이터가 표시됩니다..

해상도의 차이
Difference in Resolution
2K
Difference in Resolution
4K
Difference in Resolution
8K

2. 비트 수 = 컬러 그라데이션의 섬세함

비트 수는 각 픽셀이 표시 할 수 있는 색상의 수를 나타냅니다. 비트 수가 클수록 더 많은 색상을 표시 할 수 있으므로, 더욱 자연스러운 그라데이션의 표현이 가능합니다. 예를 들어 8-bit 디스플레이는 1677 만 가지 색상을 표시 할 수 있으며, 10-bit 디스플레이는 10억 7000만 색상을 표시 할 수 있습니다.

Difference in Resolution
Difference in Resolution
8-bit 디스플레이

Difference in Resolution
10-bit 디스플레이

3. 프레임 속도= 움직임의 부드러움

프레임 속도는 1초에 표시되는 이미지 수를 나타냅니다. 필름은 일반적으로 24p (초당 24 프레임)로 촬영되는 반면 표준 TV는 일반적으로 60i 또는 30p(초당 30프레임)로 실행됩니다.

8K 방송을 위한 BT.2020 표준은 현실 세계만큼 부드럽게 움직이는 최대 120p의 프레임 속도에 대한 정의를 포함합니다.

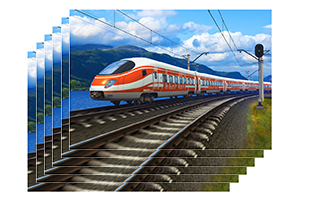

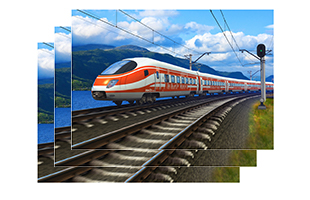

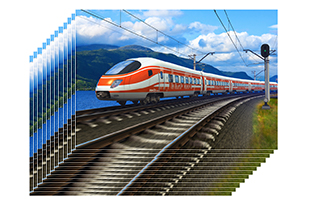

프레임 속도의 차이
Difference in Frame Rates
30p = 60i
Difference in Frame Rates
60p
Difference in Frame Rates
120p

4. 색 영역 = 색 선명도

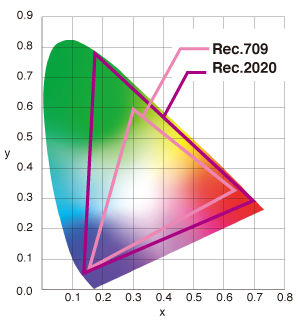

색상 영역은 표시 할 수 있는 모든 색상의 범위를 나타냅니다. 오른쪽 표는 사람의 눈으로 감지 할 수있는 모든 RGB 값의 범위를 보여줍니다. 삼각형은 색 영역을 표시합니다. 삼각형이 클수록 더 많은 수의 색을 표시 할수 있습니다. 4K /8K 방송 표준 BT.2020 (Rec.2020)은 기존의 FHD 방송 표준 BT.709(Rec.709)보다 훨신 넓은 색 영역을 포함합니다.

색 영역의 차이

4. Color Gamuts

5. 밝기 = 이미지 조명의 강도

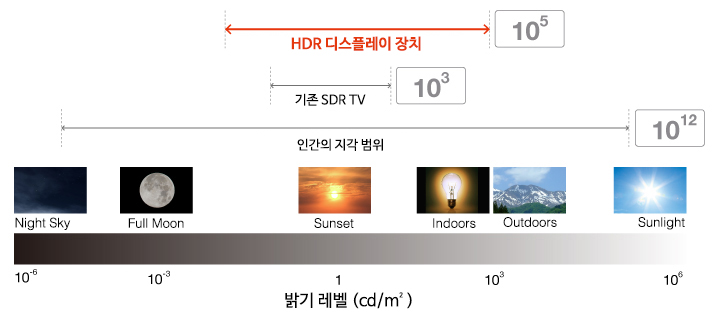

밝기는 표시 할 수 있는 이미지 조명의 강도 범위를 나타냅니다. 인간의 눈이 인식 할 수 있는 가장 어두운 물체와 가장 밝은 물체 사이의 차이는 일반적으로 10¹²로 알려져있습니다. 일반적인 디스플레이 장치는 10³까지의 범위만을 표시 할 수 있었습니다.

HDR은 이 다이나믹 레인지를 10⁵ 까지 확장하여, 인간의 눈이 인식 하는 것과 훨씬 가까운 방식으로 빛과 그림자를 표현 할 수 있습니다.

다이나믹 레인지
5. Brightness
